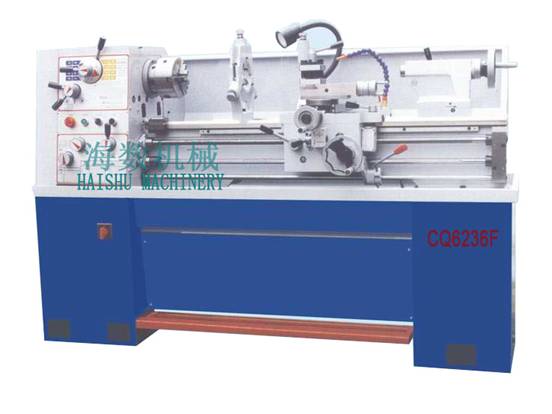

CQ6236F普通車床
CQ6236F普通車床主要技術參數
|
項目 |
技術參數 |
|
床身上大回轉直徑 |
356mm |
|
中拖板上大回轉直徑 |
220mm |
|
床鞍上大回轉直徑 |
506mm |
|
床身寬 |
206mm |
|
大加工長度 |
1000mm |
|
主軸級數 |
8或16級 |
|
主軸轉速范圍 |
90或45~1800r/min |
|
主軸通孔直徑 |
38mm |
|
主軸孔錐度 |
MT No.5 |
|
縱向進給范圍 |
(42)0.043~0.653mm/r |
|
(42)0.0017~0.0257mm/r | |
|
橫向進給范圍 |
(42)0.015~0.22mm/r |
|
(42)0.0006~0.0087in/r | |
|
公制螺紋 |
(37)0.4~7mm |
|
英制螺紋 |
(28)4~56T.P.L |
|
大拖板行程 |
840mm |
|
中拖板行程 |
178mm |
|
小拖板行程 |
92mm |
|
尾架套筒行程 |
115mm |
|
尾架套筒直徑 |
45mm |
|
尾架套筒錐度 |
MT No.3 |
|
主電機功率 |
1.5/2.2kw |
|
機床外形尺寸（長×寬×高） |
1950×760×1480mm |
|
機床重量 |
750Kg |
一、標準配置
1、主軸單元，
2、系統：GSK980，
3、液壓卡盤，
4、主軸伺服驅動，
5、8工位液壓刀塔，
6、液壓尾座，
7、自動潤滑，
8、冷卻系統。
二、可選配置
1、系統：KND、西門子、發那科等，
2、帶銑或鉆削動力頭，
3、自動排削機。
