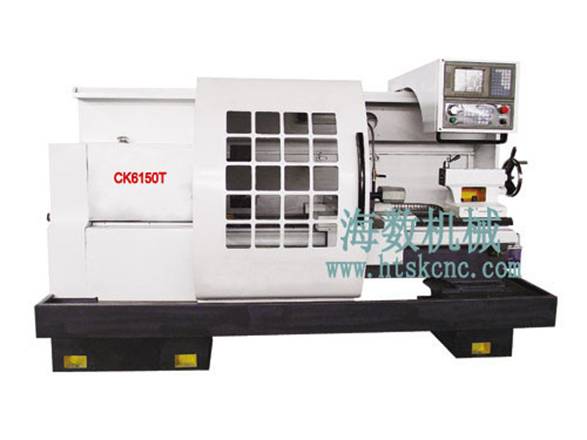

CK6150T大孔數控車床
主要技術參數和配置
|
項目 |
技術參數 | |
|
CK6150T |
CK6160T | |
|
床身上工件大回轉直徑 |
500mm |
600mm |
|
主軸中心至床身導軌距離 |
250mm |
300mm |
|
滑板上工件大回轉直徑 |
270mm |
370mm |
|
大頂尖距 |
1000mm、1500mm、2000mm | |
|
刀架橫向行程（X軸） |
290mm | |
|
主軸內通孔直徑 |
140mm |
200mm |
|
主軸變速方式 |
變頻無級 | |
|
主軸轉速范圍 |
70-800r/min |
70-700r/min |
|
床身導軌寬度 |
400mm | |
|
尾座套筒直徑 |
75mm | |
|
尾座套筒大行程 |
150mm | |
|
尾座套筒錐孔 |
M5 | |
|
自動潤滑間歇時間 |
12min/次 | |
|
快速移動速度 |
X軸：4m/min Z軸：6m/min | |
|
X/Z軸重復定位精度 |
0.012/0.016mm | |
|
主電機 |
5.5KW |
7.5KW |
|
冷卻泵功率 |
95W | |
|
大孔三爪卡盤 |
Φ380 |
Φ500 |
標準配置：1.主機變頻調速；2.手動卡盤；3.四工位電動刀架；4.伺服進給傳動系統；5.自動潤滑系統；6.冷卻系統；7.手動尾座；8.電氣控制系統；9.數控系統（廣數GSK980）；10.封閉防護罩。
可選配置：1.六工位電動刀架；2.數控系統（發那科、西門子、KND、廣泰等）；3.可配置后卡盤。
