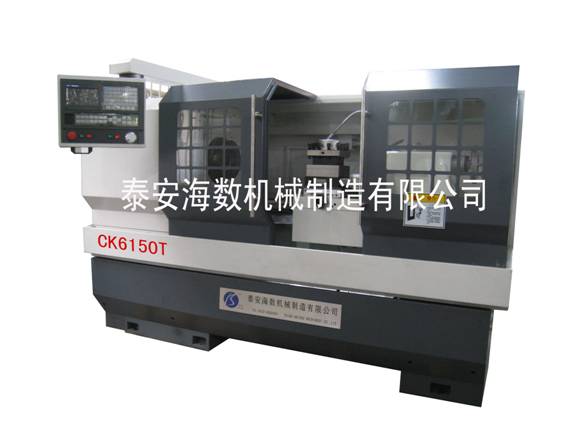

CK6150T×750數控車床
標準配置：
1、 數控系統：GSK928；
2、 手動三爪卡盤；
3、 手動尾座；
4、 立式四工位電動刀架；
5、 自動潤滑系統；
6、 車削冷卻系統；
選擇配置：
1、 數控系統：GSK980，KND，西門子，發那科等；
2、 液壓卡盤（中實、中空），氣動卡盤；
3、 液壓尾座，氣動尾座；
4、 自動送料機；
5、 臥式六工位、八工位刀架，排刀；
6、 主軸中心高加大。
|
項目 |
單位 |
技術參數 |
|
床身上大回轉直徑 |
mm |
φ500 |
|
滑板上大工件回轉直徑 |
mm |
φ290 |
|
大加工長度 |
mm |
750 |
|
床腳結構 |
分體床腳 | |
|
床身寬度 |
mm |
360 |
|
主傳動形式 |
獨立主軸 | |
|
調速方式 |
變頻無級調速 | |
|
主軸轉速范圍 |
r/min |
150~2000 |
|
主軸頭形式 |
8-A2 | |
|
主軸通孔直徑 |
mm |
φ70 |
|
主軸定心軸向錐度 |
1：4 | |
|
主軸錐孔 |
1：20 | |
|
卡盤直徑 |
mm |
φ250 |
|
主電機功率 |
KW |
7.5 |
|
刀架大行程 |
mm |
X：300； Z：760/1020 |
|
快速移動進給 |
mm/min |
X：6000 Z：8000 |
|
重復定位精度 |
mm |
X：0.01 Z：0.015 |
|
工件加工精度 |
IT6-IT7 | |
|
工件表面粗糙度 |
Ra1.6 | |
|
尾座套筒直徑 |
mm |
φ70 |
|
尾座套筒行程 |
mm |
120 |
|
尾座套筒錐孔錐度 |
MT5 | |
|
重復定位精度 |
mm |
0.008 |
|
刀桿截面 |
mm |
25×25 |
|
機床外形尺寸（長×寬×高） |
mm |
2300×1500×1600 |
|
機床凈重 |
Kg |
2900 |
