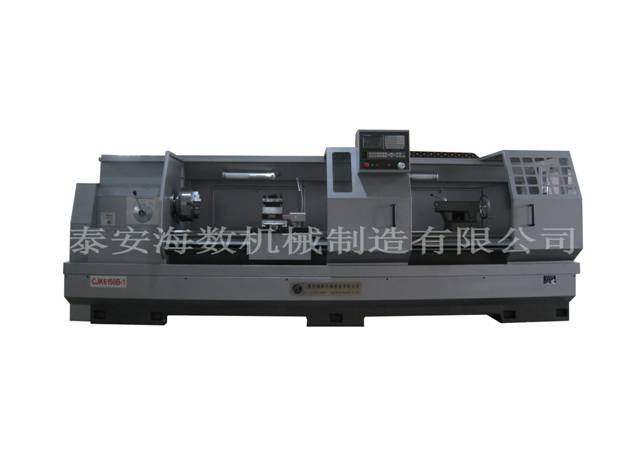

CJK6150B-1×3000 數控車床
1、技術參數
|
項 目 |
技術參數 |
|
床身上大件回轉直徑 |
Φ500mm |
|
拖板上大件直徑 |
Φ300mm |
|
大工件長度 |
2000mm,3000mm |
|
主軸轉速范圍 |
50~1700rpm |
|
主軸通孔直徑 |
Φ82mm |
|
導軌寬度 |
420mm |
|
主軸頭形式 |
D-8號 |
|
主軸內孔錐度 |
1：20 |
|
刀架刀位數 |
|
|
刀具截面規格 |
25mm×25mm |
|
電機小設定單位 |
(Z) 縱向 0.001mm，(X) 橫向 0.001mm |
|
刀桿快進速度 |
(Z) 縱向 10m/min， (X) 橫向 8m/min |
|
尾座套筒內孔錐度 |
MT5 |
|
尾座套筒大移動距離 |
150mm |
|
主電機功率 |
7.5KW |
|
車床外形尺寸（長×寬×高） |
3700/4700 mm×1300 mm×1750mm |
|
車床凈重 |
3600/4800kg |
2、主要特點
1、 三檔變頻無級調速，具有獨立主軸和齒輪變速的綜合優勢，車削扭矩大，轉速范圍廣，加工效率高、精度高，節能環保。
2、 主軸加大孔徑φ82mm。
3、 整體鑄鐵床身，導軌寬度420mm
3、主要配置
⑴ 控制系統可選：廣數，北京KND，廣泰，華興，德國西門子，日本發那科等。
⑵ 卡盤可選：手動、氣動或液壓卡盤等。
⑶ 尾座可選：手動、氣動、液壓等。
⑷ 電動刀架可選：立式四工位、臥式六工位、排刀等。
⑸ 潤滑配置：自動機油潤滑系統。
4、用途
適合于鋼件、鑄鐵件等材料的粗車和精密加工。
