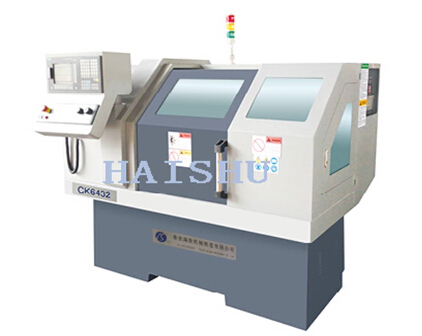

CK6432數控車床
標準配置：
1、 數控系統：KND；
2、 手動卡盤；
3、 手動尾座；
4、 立式四工位電動刀架；
5、 自動潤滑系統；
6、 車削冷卻系統；
7、 全防護鈑金。
選擇配置：
1、 數控系統：GSK，西門子，發那科等；
2、 伺服主電機；
3、 液壓卡盤（中實、中空），氣動卡盤，手動夾頭，氣動夾頭；
4、 液壓尾座，氣動尾座；
5、 自動送料機；
6、 臥式六工位、八工位刀架，排刀；
|
項目 |
單位 |
技術參數 |
|
床身上大回轉直徑 |
mm |
φ360 |
|
滑板上大工件回轉直徑 |
mm |
φ150 |
|
大加工長度 |
mm |
500/750 |
|
導軌跨度 |
mm |
260 |
|
主軸端部 |
A2-6 | |
|
主軸內孔錐度 |
mm |
MT6 |
|
主傳動形式 |
獨立主軸 | |
|
主軸調速方式 |
變頻無級調速 | |
|
主軸轉速范圍 |
r/min |
150-2500 |
|
主軸通孔直徑 |
mm |
φ60 |
|
卡盤直徑 |
mm |
φ200（8＂） |
|
主電機功率 |
kw |
3.7 |
|
冷卻泵功率 |
w |
120 |
|
刀架大行程 |
mm |
X：350 Z：500/750 |
|
快速移動進給 |
mm/min |
X：4000 Z：7000 |
|
重復定位精度 |
mm |
X：0.01 Z：0.015 |
|
工件加工精 |
IT6-IT7 | |
|
工件表面粗糙度 |
Ra1.6 | |
|
尾座套筒直徑 |
mm |
φ50 |
|
尾座套筒行程 |
mm |
100 |
|
尾座套筒錐孔錐度 |
MT4 | |
|
重復定位精度 |
mm |
0.008 |
|
刀桿截面 |
mm |
20×20 |
|
機床外形尺寸（長×寬×高） |
mm |
1740/2000×1210×1650 |
|
機床凈重 |
kg |
1275/1450 |
CK0660A 數控儀表車床：1、大加工棒料直徑60mm。2、大加工長度220mm。3、氣動夾頭。4、排刀或電動刀架。5、按用戶要求特制。
