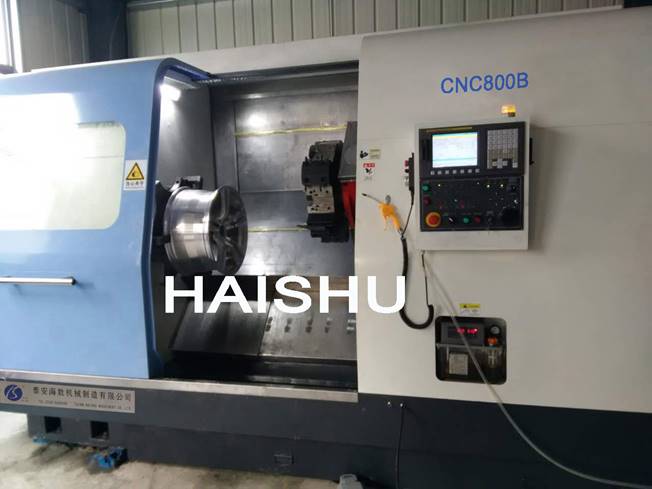

CNC800B輪轂數控車床
一、主要技術參數
|
序號 |
項 目 |
單位 |
技術參數 |
|
1 |
床身大回轉直徑 |
mm |
800（31＂） |
|
2 |
大車削直徑 |
mm |
650（25＂） |
|
3 |
大車削長度 |
mm |
700（27＂） |
|
4 |
主軸端部型式及代號 |
mm |
A11 |
|
5 |
卡盤形式 |
mm |
輪轂液壓卡盤 |
|
6 |
主軸前端錐孔錐度 |
1:20 | |
|
7 |
主軸孔徑 |
mm |
70 |
|
8 |
大承重 |
kg |
350 |
|
9 |
伺服主軸電機轉速 |
rpm |
20-3000 |
|
10 |
快移速度X/Z |
mm/min |
25000 |
|
11 |
主伺服電機功率 |
kW |
18.5 |
|
12 |
電力規格 |
v |
380±10%. 50Hz±1Hz |
|
13 |
刀塔轉位時間(一工位) |
s |
0.3(臥12) |
|
14 |
刀塔轉位重復定位精度 |
0.008" | |
|
15 |
X軸行程 |
mm |
400 |
|
16 |
Z軸行程 |
mm |
1100 |
|
17 |
工件精度 |
mm |
IT5-IT6 |
|
18 |
工件表面粗糙度 |
μm |
|
|
19 |
刀塔形式 |
液壓臥式12工位動力刀塔 | |
|
20 |
刀桿尺寸 |
mm |
□32×32 |
|
21 |
機床重量 |
kg |
6500 |
|
22 |
外形尺寸（長×寬×高） |
mm |
2700×1700×2100 |
二、 標準配置：
1、Fanuc 0i-TD控制系統；
2、主電機（日本Fanuc）
3、X/Z軸驅動電機（日本Fanuc）
4、 輪轂液壓卡盤（臺灣）；
5、 臥式12工位液壓刀塔（臺灣）；
6、 滾珠絲杠（日本THK）；
7、 重型線軌（臺灣）
8、 液壓總站（臺灣）
9、 自動潤滑系統（臺灣）；
10、切削冷卻系統；
11、全封閉防護系統。

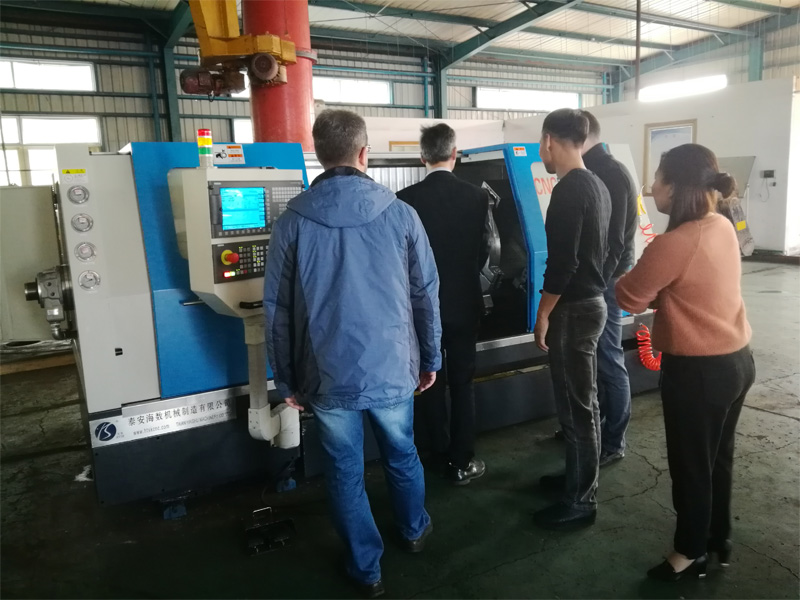

CNC550B-1是海數公司為俄羅斯客戶訂制的斜床身數控車床。主要特點是配置高、精度高、效率高。主要配置：西門子828D系統、臺灣8工位刀塔、英國雷尼紹對刀儀、液壓卡盤、液壓尾座、大直徑中心支架。大加工直徑500mm，大加工長度1500mm，適合于盤類件和軸類件的高效精密加工。該斜床身數控車床一次性通過用戶驗收，受到俄羅斯客戶的好評。
