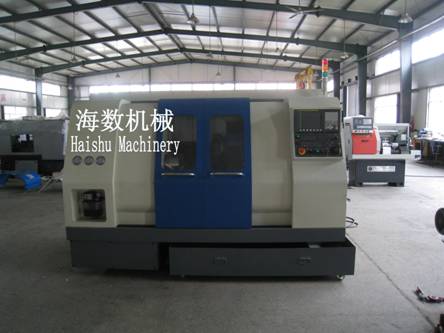

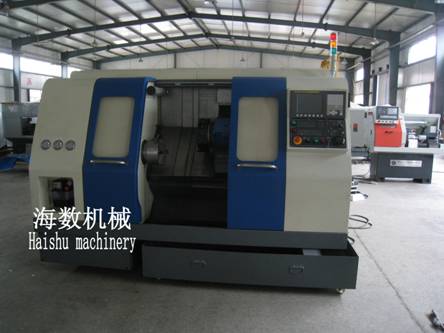

泰安海數機械制造有限公司不斷致力于產品創新，在臥式平床身數控車床的開發和創新的基礎上，又成功開發了CNC(B-1)系列臥式斜床身數控車床。下面是CNC400B-1和CNC500B-1斜床身數控車床的照片和產品介紹。該產品性價比高，加工范圍廣、效率高，現已批量生產，并出口俄羅斯。歡迎國內外客戶選購。

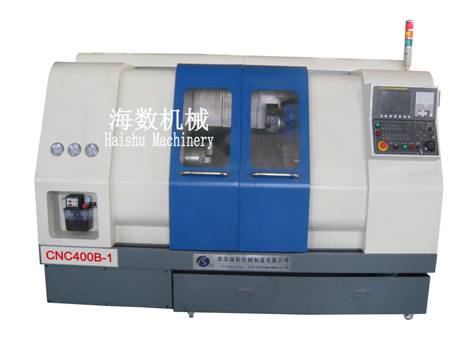

CNC400B-1和CNC500B-1數控車床
簡 介
CNC400B-1和CNC500B-1數控車床是一種經濟、實用型加工機床，產品結構成熟，性能質量穩定可靠，采用45度傾斜床身硬導軌；精密滾珠絲桿，使用多工位電動刀架,它是國內使用量大，覆蓋面廣的一種數控機床,廣泛地應用于汽車、石油、軍工等多種行業的機械加工.
該系列機床品種規格齊全，可以實現軸類、盤類的內外表面，錐面、圓弧、螺紋、鏜孔、鉸孔加工，也可以實現非圓曲線加工。根據用戶的需求，可選配不同的數控系統和附件。
CNC400B-1和CNC500B-1斜床身數控車床技術參數：
|
項目名稱 |
單位 |
參數 | ||
|
CNC400B-1 |
CNC500B-1 | |||
|
床身大回轉直徑 |
mm |
400 |
500 | |
|
大車削長度 |
mm |
550 | ||
|
大車削直徑： |
mm |
350 |
400 | |
|
主軸端部型式及代號 |
mm |
A8 | ||
|
切削速度 |
m/min |
0-5000 | ||
|
刀具數量 |
工位 |
8 | ||
|
液壓卡盤 |
mm |
φ200×φ50 |
φ250×φ50 | |
|
主軸前端錐孔錐度 |
莫氏6號 | |||
|
主軸孔徑 |
mm |
φ65mm | ||
|
兩頂尖距 |
mm |
500 | ||
|
液壓尾臺套筒直徑/行程 |
mm |
φ65/120 | ||
|
尾座錐孔錐度 |
莫氏4號 | |||
|
X/Z定位精度 |
mm |
0.01/0.008 | ||
|
X/Z重復定位精度 |
mm |
0.005/0.008 | ||
|
總裝機容量 |
KW |
10 | ||
|
導軌寬度 |
mm |
380 | ||
|
液壓三檔主軸轉速范圍 |
r/min |
10-360;80-500；480-1800 | ||
|
主電機功率-變頻電機 |
kW |
7.5 | ||
|
X/Z軸進給電機功率 |
N.M |
6/10 | ||
|
滑板上大工件回轉直徑 |
mm |
Φ280 |
Φ350 | |
|
中心高-距地面 |
mm |
1200 | ||
|
快移速度X/Z |
mm/min |
30000mm | ||
|
刀架轉位時間(一工位) |
s |
0.4(臥8) | ||
|
刀架轉位重復定位精度 |
0.008" | |||
|
X軸行程 |
mm |
300 | ||
|
Z軸行程 |
mm |
850 | ||
|
工件精度 |
IT6-IT7 | |||
|
工件表面粗糙度 |
μm |
Ra1.6 | ||
|
刀架形式 |
臥式8工位伺服 | |||
|
刀桿尺寸 |
mm |
□25×25 | ||
|
導軌斜度 |
45° | |||
|
機床尺寸（長×寬×高） |
mm |
2500×1350×1750 | ||
|
機床重量 |
kg |
4000 |
4500 | |
標準配置：
1.系統980TDb
2.中實液壓卡盤
3.臥式8工位伺服刀塔
4.自動潤滑系統
5.切削冷卻系統
6.全封閉防護系統
7.液壓尾臺套筒電動尾座
8.主軸液壓三檔無級變速
選擇配置：
1.主軸伺服調速
2.加裝排屑器
3.加裝送料機
4.德國西門子或日本發那科系統
